Ce que vous devez savoir sur le branchement d’une vanne 3 voies
- La vanne 3 voies mélange l’eau chaude de la chaudière et l’eau de retour des radiateurs pour réguler précisément la température de chauffe.
- Selon une étude de l’ADEME, une vanne mal réglée peut faire grimper significativement la consommation de chauffage.
- Il existe deux types de vannes : mélangeuse (deux entrées, une sortie) et répartitrice (une entrée, deux sorties).
- Le servomoteur fonctionne généralement en 230V avec un fil de phase, un neutre et un ou deux fils de commande.
- Une vanne bloquée ou un servomoteur grillé sont les deux pannes les plus fréquentes, souvent confondues à tort.
Votre chaudière tourne, mais l’eau qui alimente vos radiateurs reste toujours à la même température, été comme hiver ? C’est souvent le signe d’une vanne 3 voies mal réglée, voire absente. Le branchement vanne 3 voies motorisée est justement l’opération qui permet de reprendre la main sur ce mélange d’eau chaude et d’eau de retour, pour un chauffage qui s’adapte enfin à la météo réelle.
Sur les chantiers, j’ai vu trop de propriétaires abandonner ce sujet parce qu’il paraît technique. Pourtant, une fois qu’on comprend la logique du circuit, le raccordement électrique et hydraulique devient accessible à tous ou presque. On va reprendre les bases ensemble, du fonctionnement de la vanne jusqu’au schéma de câblage, sans y laisser des plumes.
Une vanne 3 voies motorisée mal réglée peut faire grimper la consommation de chauffage de façon significative, selon une étude de l’ADEME sur la régulation thermique des logements individuels.
Vanne 3 voies définition : à quoi sert-elle vraiment ?
La vanne trois voies chauffage est un organe de régulation placé sur le circuit hydraulique. Elle possède trois orifices : un départ chaudière, un retour installation, et un mélange vers les radiateurs.
Sa fonction est simple à comprendre. Elle dose la proportion d’eau chaude venant de la chaudière et d’eau plus froide qui revient des radiateurs, pour obtenir une température de départ précise. C’est l’outil central de la régulation du chauffage, au même titre que le thermostat d’ambiance.
À quoi sert une vanne 3 voies chauffage concrètement ? Elle évite les à-coups de température. Sans elle, la chaudière enverrait toujours de l’eau à sa température maximale, et vos radiateurs chaufferaient trop fort, trop vite, avant de retomber. Résultat : de l’énergie gaspillée et un inconfort permanent.
Vanne 3 voies fonctionnement : comment ça marche concrètement ?
Le fonctionnement vanne 3 voies repose sur un obturateur rotatif ou linéaire, piloté par un servomoteur. Ce servomoteur reçoit un signal électrique et fait pivoter la vanne entre ses deux positions extrêmes.
En position complètement ouverte côté chaudière, toute l’eau chaude part directement vers le circuit de chauffage. En position intermédiaire, elle mélange une part d’eau chaude et une part d’eau de retour déjà refroidie. C’est cette variation continue qui permet d’ajuster finement la température.
Vannes 3 voies fonctionnement : mélangeuse ou répartitrice ?
Il existe deux grandes familles. La vanne mélangeuse combine deux flux entrants vers une seule sortie, c’est la plus courante en rénovation. La vanne répartitrice fait l’inverse : elle envoie un flux entrant vers deux sorties différentes, souvent utilisée pour alterner entre un ballon d’eau chaude sanitaire et le circuit de chauffage.
Ne confondez jamais les deux modèles à l’achat ! Une vanne répartitrice montée à la place d’une mélangeuse ne fonctionnera tout simplement pas correctement, et vous perdrez un temps fou à chercher l’erreur.

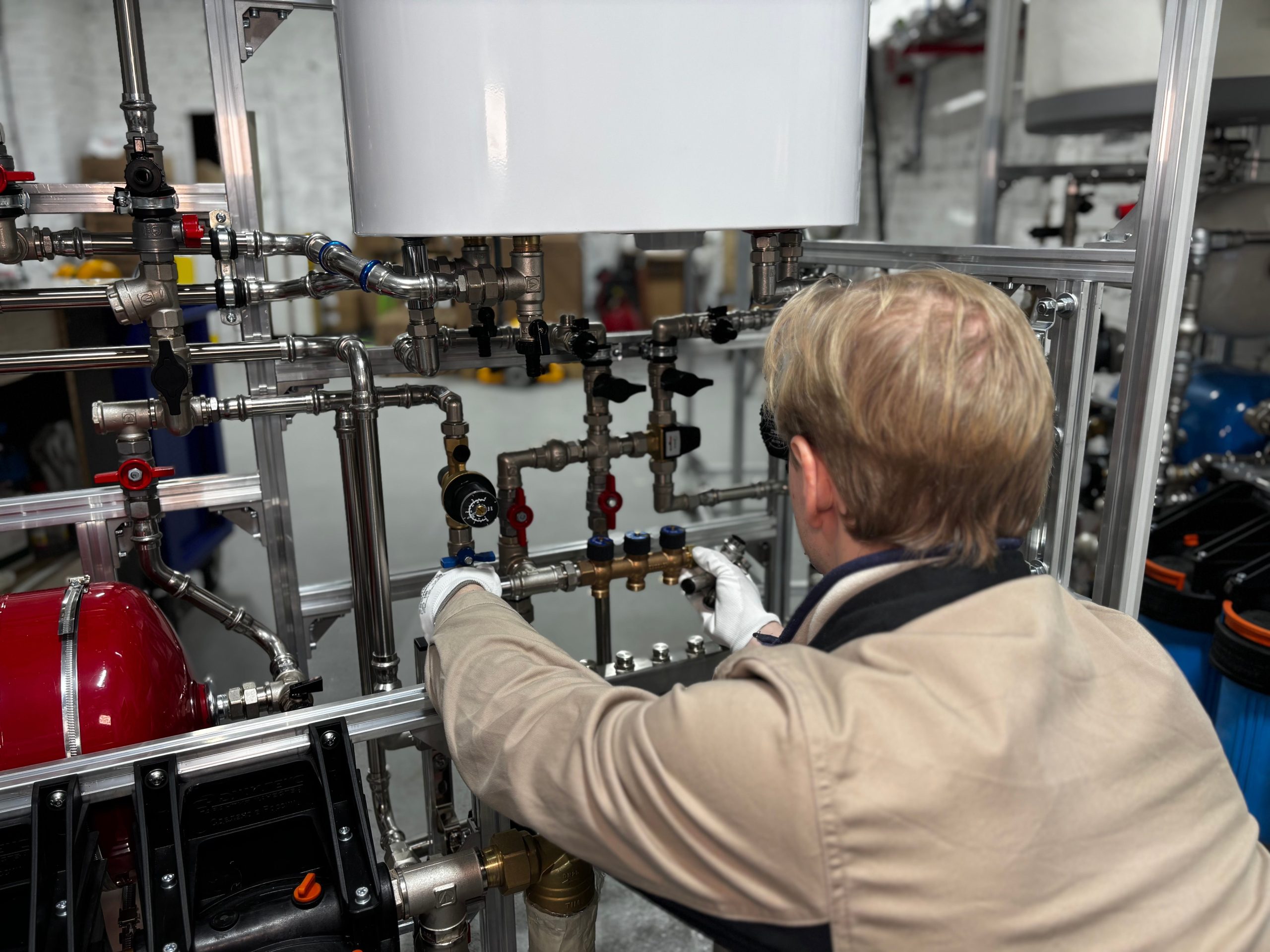

Vanne 3 voies schéma : comprendre le circuit hydraulique
Avant de parler câblage, on va justement s’attarder sur ce schéma vanne 3 voies, parce que c’est lui qui conditionne tout le reste. Le circuit de chauffage avec vanne 3 voies suit toujours la même logique de base.
La chaudière produit de l’eau chaude qui arrive sur l’entrée principale de la vanne. Le retour des radiateurs, plus froid, arrive sur la deuxième entrée. La sortie mélangée repart vers un circulateur, puis vers les radiateurs ou le plancher chauffant.
- Entrée 1 : départ eau chaude chaudière
- Entrée 2 : retour eau tiède circuit chauffage
- Sortie : mélange à température régulée vers les émetteurs
- Servomoteur : pilote la position de l’obturateur
- Sonde de température : renvoie l’information au régulateur
Ce schéma vanne 3 voies hydraulique se complète toujours d’un circulateur juste après la sortie mélangée. Sans lui, l’eau ne circulerait tout simplement pas dans le circuit, même parfaitement dosée par la vanne.

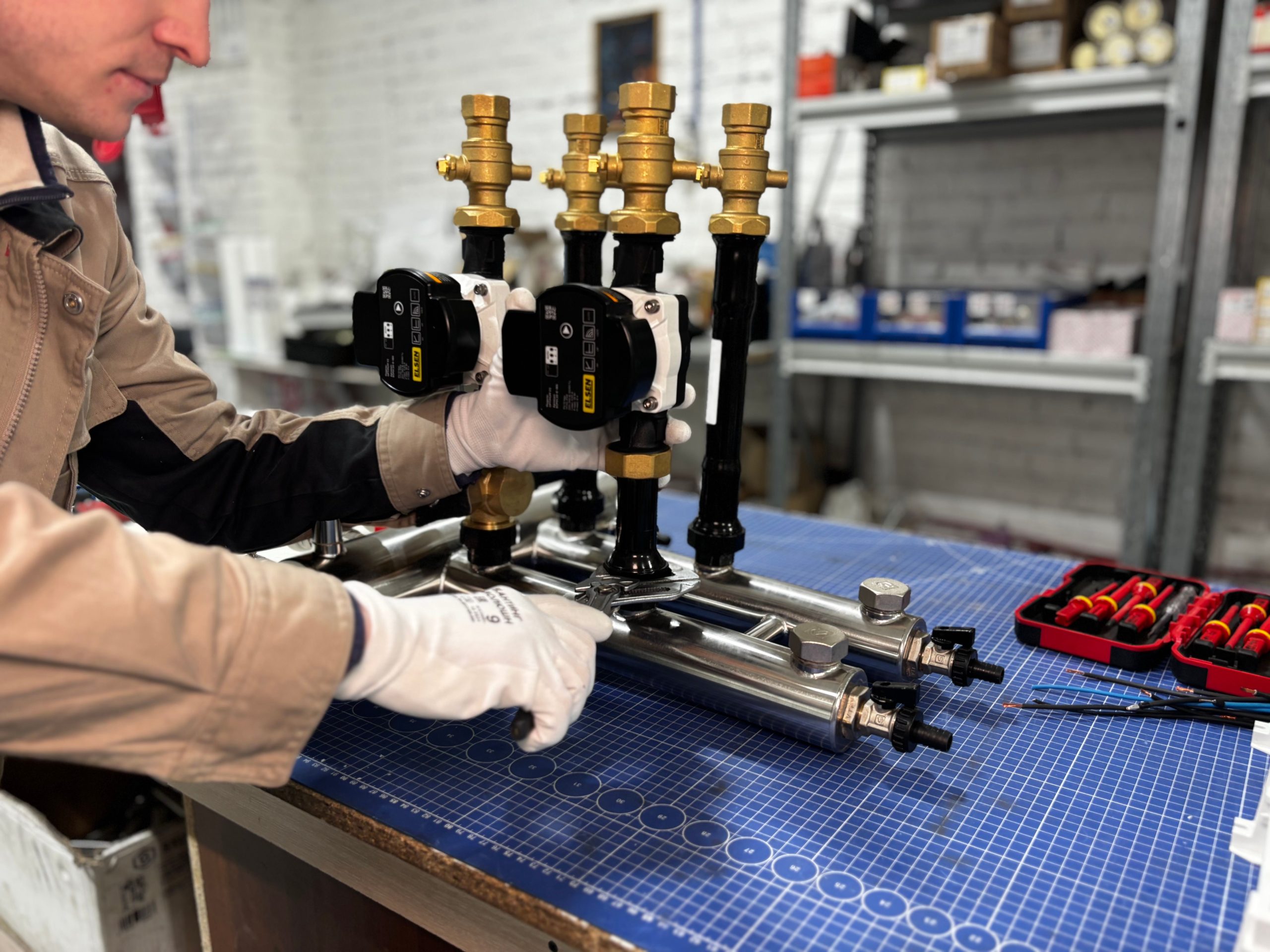

Comment réaliser le branchement vanne 3 voies motorisée ?
On y arrive enfin : comment installer une vanne 3 voies sur votre installation existante. La partie hydraulique se pose comme n’importe quel raccord fileté ou à souder, en respectant impérativement le sens de circulation indiqué par des flèches sur le corps de la vanne.
Coupez toujours l’alimentation électrique générale de la chaudière avant toute intervention sur le servomoteur. C’est un réflexe de sécurité, pas une option.
Le branchement électrique vanne 3 voies motorisée
Le branchement electrique vanne 3 voies motorisée se fait généralement sur trois ou quatre fils, selon le modèle. La plupart des servomoteurs domestiques fonctionnent en 230V, avec un fil de phase, un neutre, et un ou deux fils de commande vers le régulateur.
Reliez d’abord la terre, puis le neutre, puis la phase de commande. Les fils de commande (souvent numérotés 1 et 2, ou marqués “ouverture” et “fermeture”) vont vers le module de régulation ou la sonde extérieure. Vérifiez toujours le repérage exact sur la notice du fabricant, car chaque marque a sa propre nomenclature de bornier.
Certains servomoteurs plus récents, notamment chez Esbe ou Siemens, fonctionnent en 0-10V ou en tout ou rien, avec une logique de câblage différente. Un argument de poids pour lire la doc avant de brancher quoi que ce soit, plutôt que de se fier à un schéma trouvé au hasard sur internet.
Étapes clés pour un branchement fiable
- Coupez l’électricité et purgez le circuit hydraulique
- Installez le corps de vanne en respectant le sens de flux
- Fixez le servomoteur sur l’axe de la vanne
- Raccordez les fils selon le schéma du fabricant
- Testez la course complète du servomoteur avant remise en eau
| Étape | Point de vigilance |
|---|---|
| Pose hydraulique | Respecter le sens des flèches sur le corps de vanne |
| Fixation servomoteur | Bien clipser sur l’axe, sans forcer |
| Câblage électrique | Suivre le bornier propre au modèle |
| Mise en service | Tester la course avant remise en eau |
Comment entretenir et dépanner votre vanne 3 voies ?
Une fois le branchement vanne 3 voies chauffage terminé, encore faut-il que la vanne reste fonctionnelle dans la durée. Un entretien minimal évite bien des pannes coûteuses.
Comment nettoyer une vanne 3 voies ? Coupez l’alimentation, démontez le servomoteur, puis actionnez manuellement l’axe pour vérifier qu’il tourne librement. Les dépôts de calcaire ou de boue s’enlèvent avec une brosse douce, jamais avec un solvant agressif qui abîmerait les joints.
Comment débloquer vanne 3 voies quand elle reste figée ? C’est souvent le calcaire ou une longue période d’immobilité en été qui en est la cause. Débranchez le servomoteur, tentez de faire pivoter l’axe à la main avec précaution. S’il ne bouge pas du tout, un dégrippant spécifique plomberie peut aider, mais évitez d’insister avec un outil qui pourrait casser l’axe.
Comment tester une vanne 3 voies motorisée pour savoir si elle fonctionne encore ? Observez le servomoteur pendant un appel de chauffe : il doit bouger légèrement quand le régulateur envoie une commande. Sans mouvement visible, ni bruit de moteur, le servomoteur est probablement grillé et doit être remplacé.
Je le dis franchement : trop de gens changent toute la vanne alors que seul le servomoteur est mort. C’est deux fois plus cher pour rien, et ça m’agace à chaque fois que je vois ça sur un chantier !
Pour résumer l’essentiel du branchement vanne 3 voies motorisée : respectez le sens hydraulique, suivez scrupuleusement le bornier du fabricant pour le câblage, et testez toujours la course du servomoteur avant de remettre l’installation en eau. Ces trois gestes suffisent à éviter la majorité des pannes. Lancez-vous, votre chauffage vous remerciera dès les premiers frimas !
Questions fréquentes
Quelles sont les étapes pour installer une vanne 3 voies sur son circuit de chauffage ?
Coupez l’électricité, installez le corps de vanne en respectant le sens de flux, fixez le servomoteur, raccordez les fils selon la notice du fabricant, puis testez la course complète avant remise en eau.
Comment vérifier si une vanne 3 voies motorisée fonctionne correctement ?
Observez le servomoteur pendant un appel de chauffe : il doit bouger légèrement à la commande du régulateur. Sans mouvement ni bruit, le servomoteur est grillé.
Que faire quand une vanne 3 voies reste bloquée et ne bouge plus ?
Débranchez le servomoteur et tentez de faire pivoter l’axe manuellement. Si c’est figé, un dégrippant plomberie peut aider, mais évitez de forcer pour ne pas casser l’axe.
Quel est le meilleur moyen de nettoyer une vanne 3 voies encrassée ?
Démontez le servomoteur, actionnez manuellement l’axe, puis enlevez les dépôts de calcaire avec une brosse douce, jamais avec un solvant agressif.
